من به عنوان یک تأمین کننده فصلی از کشش های برقی ، من شاهد دست اول نقش مهمی که این دستگاه ها در صنایع مختلف ایفا می کنند ، از تولید خودرو گرفته تا تولید الکترونیک. در این وبلاگ ، من به سیستم های کنترل پیچیده تنش دهنده های برقی می پردازم و به بررسی اجزای ، کارکردها و مزایایی که آنها ارائه می دهند.
درک اصول یک کشش الکتریکی
قبل از اینکه وارد سیستم کنترل شویم ، بیایید به طور خلاصه بررسی کنیم که یک تنش دهنده برقی چیست. یک کشش الکتریکی وسیله ای است که برای استفاده و حفظ مقدار خاصی از تنش روی کابل ، سیم یا سایر مواد انعطاف پذیر در طی یک فرآیند سیم پیچ یا باز کردن استفاده می شود. این امر در تضمین کیفیت و قوام محصول نهایی بسیار مهم است ، زیرا کنترل تنش مناسب می تواند از مسائلی مانند شل و ول ، شکستگی یا سیم پیچ ناهموار جلوگیری کند.
اجزای سیستم کنترل
سیستم کنترل یک کشش الکتریکی یک شبکه پیچیده از مؤلفه هایی است که برای تنظیم تنش اعمال شده روی مواد با هم کار می کنند. در اینجا اجزای کلیدی وجود دارد:
- سنسور تنش: این قلب سیستم کنترل است. سنسور تنش تنش واقعی مواد را در زمان واقعی اندازه گیری می کند و این اطلاعات را به کنترل کننده می فرستد. انواع مختلفی از سنسورهای تنشی وجود دارد ، از جمله سلولهای بار ، سنجهای کرنش و سنسورهای پنوماتیک. هر نوع مزایای خاص خود را دارد و بر اساس الزامات خاص برنامه انتخاب می شود.
- کنترل کننده: کنترلر مغز سیستم کنترل است. این داده های تنش را از سنسور دریافت می کند و آن را با نقطه تنظیم (سطح تنش مورد نظر) مقایسه می کند. بر اساس این مقایسه ، کنترلر سیگنال کنترل مناسب را محاسبه می کند و آن را به محرک ارسال می کند. کنترلر می تواند یک دستگاه آنالوگ ساده یا یک کنترلر دیجیتال پیشرفته تر با منطق و قابلیت های ارتباطی قابل برنامه ریزی باشد.
- محرک: محرک وظیفه تنظیم تنش مواد را بر اساس سیگنال کنترل دریافت شده از کنترلر دارد. در یک تنش دهنده برقی ، محرک معمولاً یک موتور الکتریکی یا یک درایو سرو است. محرک می تواند با تنظیم سرعت ، گشتاور یا موقعیت مکانیسم سیم پیچ یا عدم استفاده ، تنش را افزایش یا کاهش دهد.
- منبع تغذیه: منبع تغذیه انرژی الکتریکی لازم را برای عملکرد سیستم کنترل و محرک فراهم می کند. برای اطمینان از کنترل دقیق تنش دقیق و مداوم باید پایدار و قابل اعتماد باشد.
سیستم کنترل چگونه کار می کند
سیستم کنترل یک تنش دهنده برقی در یک پیکربندی بازخورد حلقه بسته عمل می کند. در اینجا یک توضیح گام به گام در مورد نحوه عملکرد آن آورده شده است:
- انتخاب نقطه: اپراتور سطح تنش مورد نظر (SetPoint) را روی کنترلر تنظیم می کند. این کار بسته به نیاز برنامه می تواند به صورت دستی یا خودکار انجام شود.
- اندازه گیری: سنسور تنش به طور مداوم تنش واقعی مواد را اندازه گیری می کند و این اطلاعات را به کنترل کننده می فرستد.
- محاسبه خطا: کنترل کننده تنش واقعی (اندازه گیری شده توسط سنسور) را با نقطه تنظیم مقایسه می کند. اگر تفاوت (خطا) بین دو مقدار وجود داشته باشد ، کنترل کننده سیگنال کنترل مناسب را برای اصلاح خطا محاسبه می کند.
- کنترل محرک: کنترل کننده سیگنال کنترل را به محرک ارسال می کند ، که تنش مواد را بر این اساس تنظیم می کند. به عنوان مثال ، اگر تنش واقعی پایین تر از نقطه تنظیم باشد ، محرک با افزایش سرعت یا گشتاور مکانیسم سیم پیچ ، تنش را افزایش می دهد.
- نظارت و تنظیم مداوم: سیستم کنترل به طور مداوم بر تنش مواد نظارت می کند و برای حفظ سطح تنش مورد نیاز تنظیماتی را انجام می دهد. این تضمین می کند که تنش در طول فرآیند سیم پیچ یا عدم استفاده از پایدار و سازگار باقی می ماند.
مزایای یک سیستم کنترل به خوبی طراحی شده
یک سیستم کنترل به خوبی طراحی شده برای یک تنش دهنده برقی مزایای مختلفی را ارائه می دهد ، از جمله:
- کیفیت محصول بهبود یافته: با حفظ سطح تنش مداوم ، سیستم کنترل تضمین می کند که محصول نهایی از کیفیت بالایی برخوردار باشد و مشخصات مورد نیاز را برآورده کند. این امر باعث کاهش خطر نقص مانند شل و ول ، شکستگی یا سیم پیچ ناهموار می شود که می تواند منجر به بازپرداخت پر هزینه یا خرابی محصول شود.
- افزایش بهره وری: سیستم کنترل امکان کنترل تنش دقیق و کارآمد را فراهم می کند ، که می تواند سرعت و توان فرآیند سیم پیچ یا باز کردن را افزایش دهد. این منجر به بهره وری بالاتر و کاهش زمان تولید می شود.
- ایمنی پیشرفته: کنترل تنش مناسب برای اطمینان از ایمنی اپراتورها و تجهیزات ضروری است. سیستم کنترل می تواند از تنش بیش از حد جلوگیری کند ، که می تواند باعث شکسته شدن مواد و ایجاد خطر ایمنی شود. همچنین در صورت بروز هرگونه شرایط تنش غیر طبیعی می تواند اپراتور را تشخیص و هشدار دهد.
- انعطاف پذیری و سازگاری: سیستم کنترل را می توان به راحتی برنامه ریزی و تنظیم کرد تا مواد مختلف ، الزامات تنش و فرآیندهای تولید را در خود جای دهد. این باعث می شود تنش دهنده برقی به ابزاری همه کاره و سازگار برای طیف گسترده ای از برنامه ها باشد.
انواع مختلف تنش دهنده ها و سیستم های کنترل آنها
علاوه بر تنش دهنده های برقی ، انواع دیگری از تنش دهنده ها نیز وجود دارد ، مانندتنش دهندهوتتنش دهنده مغناطیسیبشر هر نوع سیستم کنترل منحصر به فرد خود را دارد و برای برنامه های مختلف مناسب است.

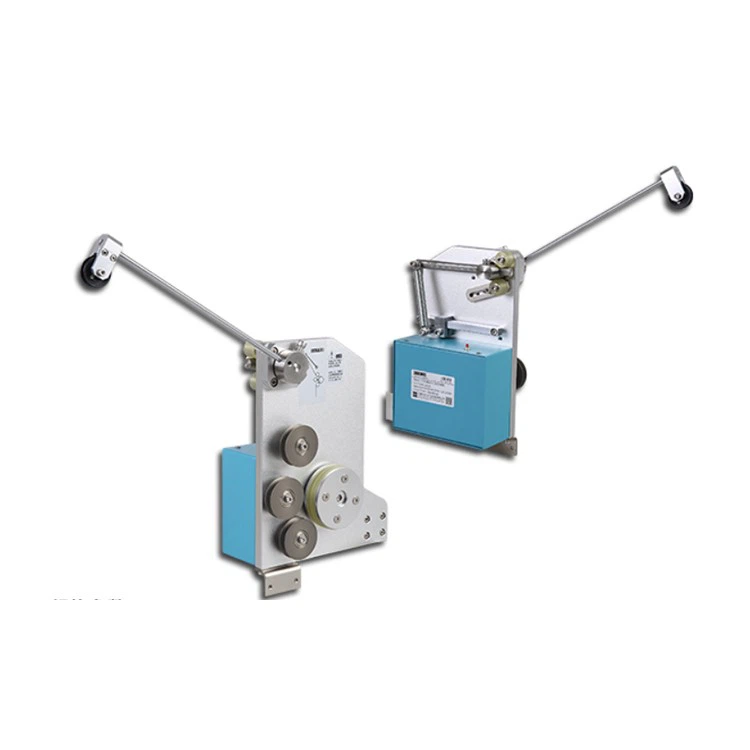

- تنش دهنده: یک تنش دهنده سروو از یک موتور سروو و یک سیستم کنترل بازخورد برای ارائه کنترل تنش دقیق و پویا استفاده می کند. موتور سروو می تواند به سرعت در برابر تغییرات تنش پاسخ داده و سرعت و گشتاور را بر این اساس تنظیم کند. این امر باعث می شود تنش دهنده سروو برای برنامه هایی که نیاز به کنترل تنش با سرعت بالا و با دقت بالا دارند ، مانند در صنایع الکترونیکی و خودرو ، ایده آل باشد.
- تنش دهنده مغناطیسی: یک کشش مغناطیسی از یک میدان مغناطیسی برای استفاده و کنترل تنش مواد استفاده می کند. میدان مغناطیسی را می توان با تغییر جریان یا ولتاژ اعمال شده روی آهنربا تنظیم کرد. این نوع تنش دهنده به دلیل سادگی ، قابلیت اطمینان و نیازهای نگهداری کم شناخته شده است. معمولاً در برنامه هایی که نیاز به تنش ثابت و پایدار دارند ، مانند صنایع نساجی و بسته بندی استفاده می شود.
پایان
در نتیجه ، سیستم کنترل یکتنش دهنده برقیک مؤلفه پیشرفته و مهم است که نقش مهمی در تضمین کیفیت ، بهره وری و ایمنی فرآیند سیم پیچ یا باز کردن دارد. با درک مؤلفه ها ، کارکردها و مزایای سیستم کنترل ، می توانید هنگام انتخاب یک کشش الکتریکی برای کاربرد خاص خود ، تصمیم آگاهانه بگیرید.
اگر در بازار یک تنش دهنده برقی هستید یا در مورد محصولات ما سؤالی دارید ، لطفاً با ما تماس نگیرید. تیم متخصصان ما آماده است تا در یافتن راه حل مناسب برای نیازهای شما به شما کمک کند. ما مشتاقانه منتظر فرصتی برای همکاری با شما هستیم و به شما در رسیدن به اهداف تولید خود کمک می کنیم.
